斜降式救助袋について

斜降式救助袋を展張
斜降式救助袋を展張した際の写真。

避難器具の一つである「救助袋」は、以下の2種類があります。

  • ☑ “垂直式” 救助袋
  • ☑ “斜降式” 救助袋

この防火対象物(消防用設備等の設置が必要な建物)に “斜降式” が設置された背景として、写真をご覧いただきますと分かる通り「2階と3階の窓が同じ列にあり、垂直式だと同時に展開するスペースが確保できない」という事情がありました。💡



しかし、斜降式救助袋は使用時の “展張” に地上で固定する人がいなければならず、千日前デパート火災の際も有効に使用されなかったこともあり、そのまま避難する人が展張して降下できる垂直式救助袋の方がベターであると言えそうです…。💔(;´Д`)💨



◇斜降式救助袋について


◎ 斜降式救助袋の使用方法


斜降式救助袋の操作方法
斜降式救助袋の操作方法 ※クリックで拡大

●☑ 操作方法

  1. ボックスの上蓋をとり、前板を外す
  2. “砂袋” を目標方向に投げ、締めてあるバンドを引く
  3. 袋を先端より徐々に降ろす
  4. 取付け枠を回転させる
  5. 地上の合図で足先より降下

●☑ 地上の固定方法

  1. ロープを引っ張る
  2. ロープを確実にとめる
  3. 受布を持つ

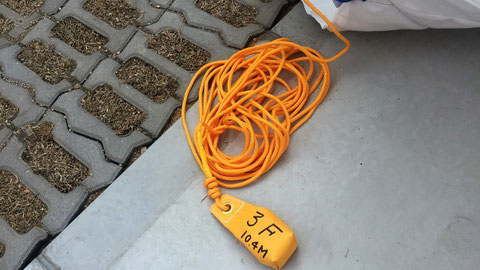

砂袋には回数とロープの長さ
「砂袋」には回数とロープの長さが記載されています。
“3”と印がしてある箇所に金具取付部分
“3”と印がしてある箇所に金具取付部分があります。
ロープは確実に留めて
ロープは確実に留めて下さい…。。

◎ 斜降式救助袋の特徴

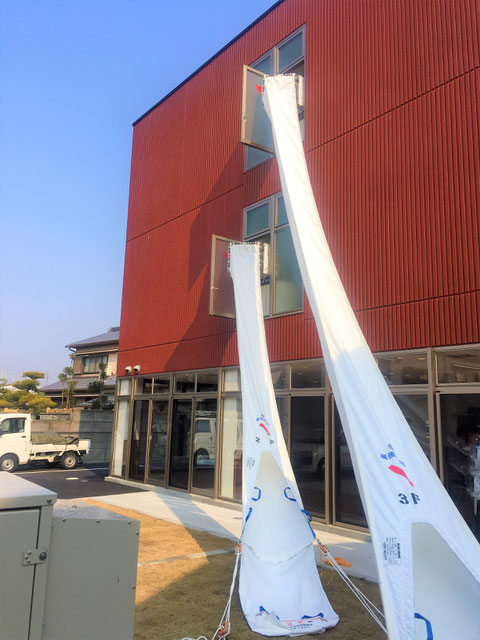

斜降式救助袋を展張
斜降式救助袋を展張するには広い空間も必要。

以下に、斜降式救助袋の “長所” と “短所” を挙げます。

●長所

  • 次々と滑り降りることができるため、避難を円滑に行うことができる。

●短所

  • 地上での固定作業が必要であるため、一人で使用できない

⛔(´-`).。oO(特に短所が致命的だと管理人は思います…。。)



避難階での救助袋セット完了時
避難階での救助袋セット完了時

◎ 斜降式救助袋の降下試験


消防検査時の降下の様子です。🎬(´∀`*)ウフフ♪



救助袋は、緩降機や、避難はしごに比べると、高所から避難する際の恐怖心が軽減されるのではないでしょうか。(;´Д`)👌



また、垂直式救助袋は、使用する際に身体全体が本体布に接触する可能性があり、摩擦で“手”などが熱くなることがあります。🔥



しかし斜降式救助袋は、主にお尻付近の接触のみで済むので避難時に摩擦熱により皮膚にダメージを受ける可能性はほぼゼロでしょう。(・ω・)ノ✨


◎ 千日デパート火災


千日デパートにも斜降式救助袋
千日デパートにも斜降式救助袋があったが‥。

昭和47年に難波にて死者118名を出した「千日デパート火災」について『斜降式救助袋が設置されていたが、誰も使い方を知らなかった。』という悲惨な結果が報告されています。👮💬



砂袋を投げる前に救助袋本体布を窓から下へ放ってしまったとのことに加え、救助袋入り口枠が起こされず救助袋内に侵入すらされなかったとのことでした。((((;゚Д゚))))💡



そのせいで、救助袋本体布に捕まって避難を試みようとするも…摩擦熱で皮膚が焼けて手を放してしまい転落死‥という悲惨な状況となったそうですから、火災時に避難器具を使用して自分や大切な人の命を救える為に訓練し、知っておかねばならないのです。🧠💦


◎ まとめ


  • 防火対象物の窓の位置などの関係で、斜降式救助袋が取り付けられる。✅
  • 斜降式救助袋は、地上で固定する作業が必要となるため、一人では使用できない。
  • 動画にて、実際に滑り降りる様子を見ることで、有事の際に自分が避難することをイメージできる。✅

◎参考資料


ダウンロード
千日デパート火災概要.pdf
PDFファイル 1.3 MB
ダウンロード
天六ガス爆発災害と千日ビル火災を振り返る.pdf
PDFファイル 2.0 MB
