“漏電火災警報設備” の設置

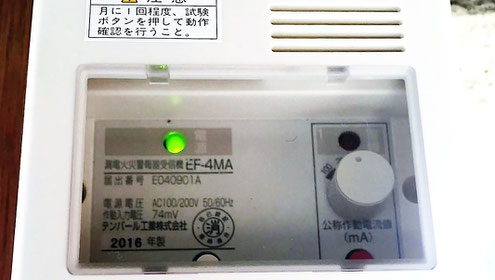

漏電火災警報器の受信機
漏電火災警報器の受信機

 漏電火災警報器” とは、その名の通り 漏れた電流を感知すると警報音が鳴る消防設備です。⚡(;´∀`)



漏電火災警報器は “ラスモルタル造” の建築物のみに設置義務があります。



簡単に言うと …壁の中に金属の “あみあみ が入っており、その金属の “あみあみ に漏れた⚡電流⚡が流れると、熱が発生して “発火 する恐れがある ため、警報を鳴らして危険を伝えることが設置の目的です。🔥(;´Д`)💦



では、漏電火災警報器の設置工事について以下に記させていただきます。………

漏電火災警報器の設置基準

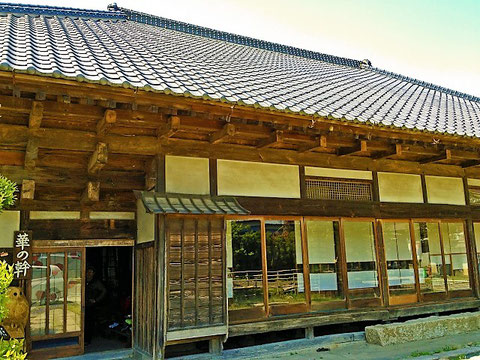

ラスモルタル造は昔の建築物に多い
ラスモルタル造は昔の建築物に多い。

漏電火災警報器の設置基準は以下の通りです。(;´Д`)👌



ラスモルタル造” の木造建築物でかつ

  • 延べ面積が150㎡以上
  • もしくは “契約電流が50A以上

防火対象物に設置義務が生じます。



民泊を営業するに際して、消防法上では旅館・ホテル、宿泊所などの特定防火対象物に分類されます。



消火器自働火災報知設備誘導灯などの消防設備の設置義務はほとんどの民泊で生じますが、漏電火災警報器に関しては上記の赤文字の要項に抵触していると設置義務が生じます。




そのため、建物の構造なども加味した上で設置義務の有無を判断する必要があります。🔎



ちなみに、漏電火災警報器は7類の消防設備で、消防設備士資格は “乙種” のみです。💡



漏電火災警報器の設置工事をするには、“電気工事士” の免状が必要になります。🎫(;´∀`)👌

漏電火災警報器の設置工事


零相変流器の設置工事


漏電火災警報器
零相変流器と受信機から構成される漏電火災警報器。

漏電火災警報器は、零相変流器受信機 で構成されています。

(´-`).。oO (写真参照; 電線が通っている黒色の機器が変流器です…。。)📷



変流器によって漏えい電流を感知し、その信号を受信機に送ることによって受信機から警報ブザーが鳴る仕組みとなっています。💡

零相変流器
零相変流器。漏えい電流を感知するため、通過する電流値の誤差を測定する。

 今回の工事では、まず木材を壁に固定し、漏電火災警報器を設置しました。



設置箇所は電線が防火対象物(需要家)の引込口等で、点検しやすい箇所とされています。👀👌✨


漏電火災警報器の受信機固定


漏電火災警報器の専用ブレーカー


漏電火災警報器の専用回路
漏電火災警報器の専用回路。

ブレーカーは漏電火災警報器専用“ の定格20Aのものが設けありました。⚡

(´-`).。oO(今回は既設の防火対象物であったので…。。)



[漏電火災警報設備用]と表示する必要があります。👀❕



ここから持ってきた100 Vの電源を受信機へ繋げてやります。

(´-`).。oO(これが…なかなか遠かったんです…。。)



また、写真の自動火災報知設備用ブレーカーには、線が繋がっておりません。((((;゚Д゚))))💔



…その理由としまして、1階部分閉鎖に伴う延べ面積変更により設置義務がなくなったため撤去されたためです。💡

(´-`).。oO(大阪市火災予防条例では、300㎡以上の場合自動火災報知設備を設置します…。。)📚






ちなみに…1階閉鎖に伴って消火器の設置義務も延べ面積150㎡以下になったため無くなり、クライアントの要望で消火器を回収しました。💰(´・ω・`)👌





しかし、所轄消防署から消火器は置いておいてほしいと指導があり、後日再設置いたしました。💡(;´∀`)❕

1階部分の “封鎖” による特例


本工事では、1階部分を封鎖することにより2階部分にのみ漏電火災警報器を設置することで良いという特例が適用されていました。✅



その為、コンパネ(木の板)により玄関部分を封鎖するほか、1階部分に関しては“電気”“ガス”“水道”などのインフラ供給も停止されることとなっていました。⚡(;´∀`)👌💦



木造の一戸建てで “特区民泊” を行う際も、3階建ての場合は3階部分を民泊として使用できない(木造のみ)ため、封鎖という特例措置が取られることがあります。🌳



しかし、3階部分を封鎖して営業をすることは、もちろんスペース活用の観点からもったいない事は勿論、いざ営業をしていく中で3階部分の封鎖が解かれて使用されていたなどというケースもあるらしく、消防署の方でも簡単に特例は出したくない動きのようです。👮💦

漏電火災警報器の試験


漏電火災警報器試験機
テンパール社の漏電火災警報器試験機。

漏電火災警報器の試験には、専用の機器を用います。(画像参照)



試験機のつまみを操作し、漏えい電流を模した電流の電流値を上げていきます。⚡ ※この時100Vの電源が必要。

(´-`).。oO(電源用のVVFケーブルを持っていきます…。。)



一定以上の電流の誤差が生じた際に警報が鳴るかどうかをみます。



漏洩電流の設定値は、100mA~400mAと定められており、受信機のつまみで設定します。



以下に、漏電火災警報器の試験スキームを画像とともに記します。



なお、今回使用した試験機は画像にも掲載されている通り、テンパール社のLT-1Aという機器です。📷❕


漏電火災警報器の試験手順


※他の試験機では手順が違う可能性があります、ご参考までに。💡



試験機器
①機器左上の端子に、黒と赤2本をつなぐ。
漏電火災警報器受信機

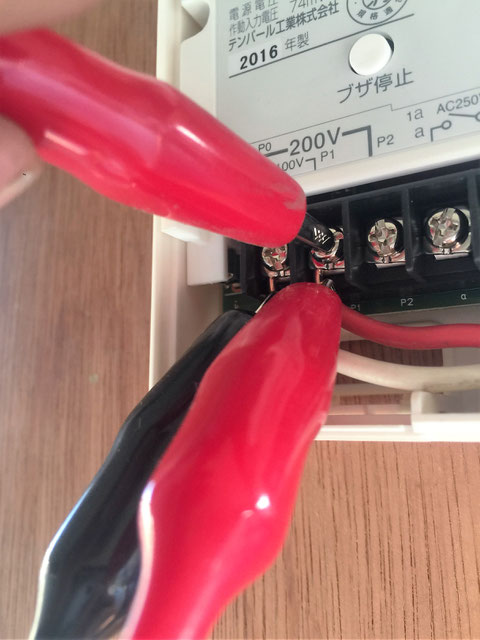

②黒と赤を受信機100Vの端子につなぐ。

変流器と漏電火災警報器
③もう1本の赤線を変流器にn周通す。
漏電火災警報器
④通した赤線を100Vの端子赤側に接触させる。

工事・点検に際して


点検は、弊社の “電気工事士”、“消防設備士乙種7類資格保有者” が適切に行いました。



※1 漏電火災警報器設置工事は“電気工事士”が、実施しなければならないことが消防法で定められています。👷



※2 点検・整備は、消防設備士乙種7類免状取得者が実施しなければならないことが消防法で定められています。✅

   (7類の甲種消防設備士の資格は存在しません。)

消防設備士7類免状所得者
消防設備士7類免状所得者のI塚H社員。
点検中のI塚H社員
点検中のI塚H社員。

まとめ


  • 漏電火災警報器の設置基準は、ラスモルタル造の木造建築物でかつ延べ面積が150㎡以上”もしくはラスモルタル造で “契約電流が50A以上”の防火対象物であった。✅
  • 漏電火災警報器は、零相変流器 と 受信機 で構成されており、変流器によって漏えい電流を感知し、その信号を受信機に送ることによって受信機から警報ブザーが鳴る仕組みであった。📣
  • 1階部分を封鎖することにより、2階部分にのみ漏電火災警報器を設置することで良いという特例が適用されていた。👮
